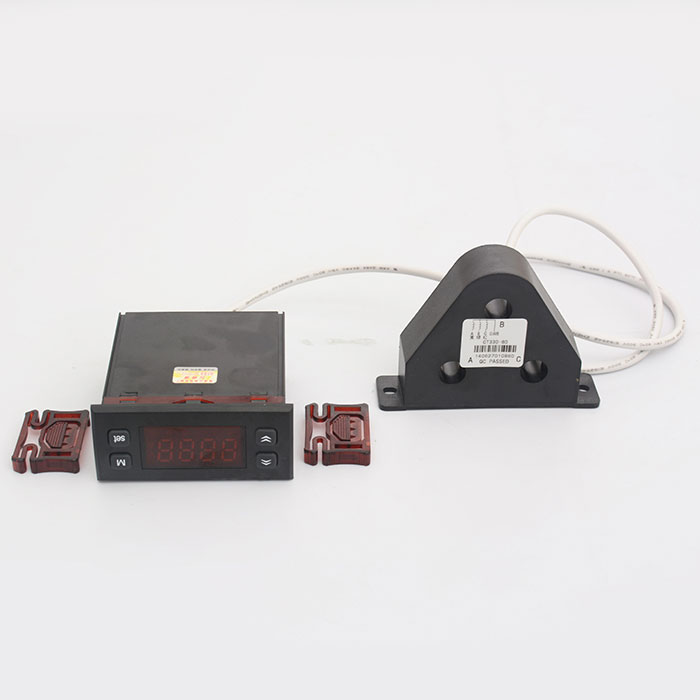

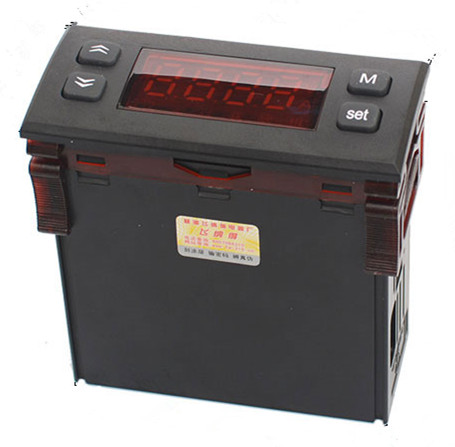

电机宝飞纳得分体式电机综合保护器JFY-7702找价
一、 电机宝飞纳得分体式电机综合保护器JFY-7702技术特性
l 主要功能
1. 电流显示：可显示三相平均电流和A、B、C三相电流。
2. 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调，提供五条反时限曲线。
3. 欠载保护：当发生欠载时，切断电动机电源。
4. 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
5. 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
6. 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
7. 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
8. 时间继电器功能：作为附加功能，内部集成了一个时间继电器。
l 电机宝飞纳得分体式电机综合保护器JFY-7702技术指标
|
指 标 |
型 号 |
单位 |
说 明 |
||
|
JFY-7701 |
JFY-7702 |
JFY-7728 |
|||
|
额定电流设定范围 |
1～100 |
1～30 |
3～90 |
A |
|
|
电流量程 |
150 |
150 |
450 |
A |
|
|
电流测量精度 |
±1% |
- |
|
||
|
定时限保护动作时间 |
0.1～20 |
秒 |
|
||
|
反时限曲线 |
无 |
5条 |
- |
|
|
|
电源电压 |
AC 220V |
V |
|
||
|
触点容量 |
2A/440VAC |
- |
纯阻性负载 |
||
|
使用环境 |
温度-30℃～70℃，湿度≤85%，无凝露 |
- |
|
||
二、 操作指南
l 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按 “S”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置
长按“S”键2秒，数码管显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“S”键退出设置状态。
